Tipos de tuberías PPR y sus usos en agua potable y calor

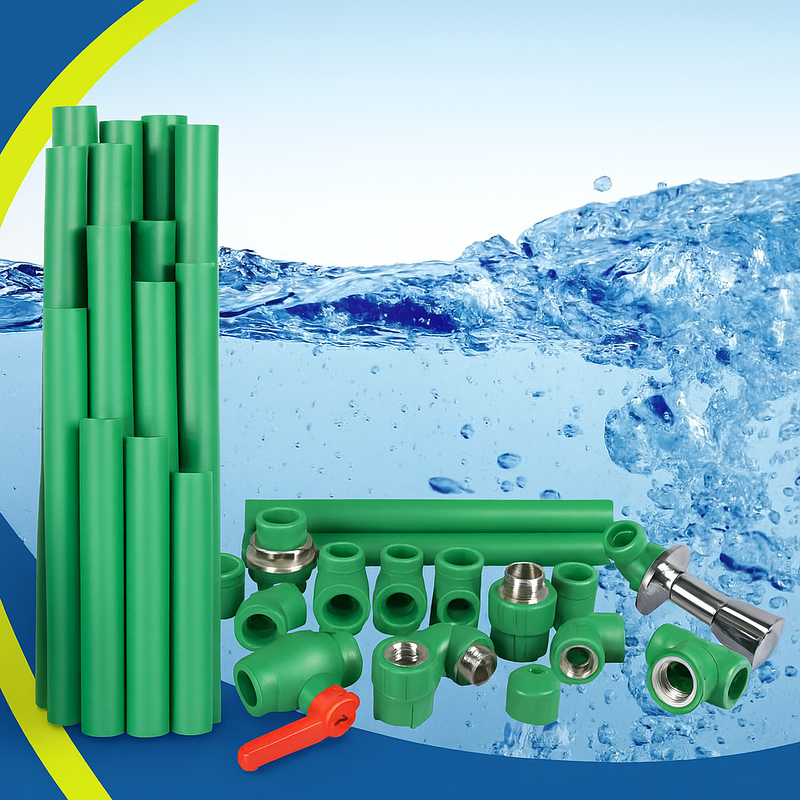

Las tuberías de polipropileno copolímero random (PP-R) son conductos plásticos termofusionables ampliamente utilizados en la conducción de agua potable, tanto fría como caliente, y en sistemas de climatización y calefacción. Este material termoplástico se caracteriza por ser no tóxico, tener una pared interior lisa (lo que reduce la fricción y la pérdida de carga) y ser resistente a la corrosión y al desgaste rotoplas.com.mx. Desde su introducción en la década de 1990, las tuberías de PPR han ganado popularidad en instalaciones residenciales, comerciales e industriales gracias a su durabilidad (vida útil hasta 50 años), su facilidad de instalación mediante soldadura por fusión (sin necesidad de pegamentos) y su seguridad para agua potable rotoplas.com.mx. En contraste con tuberías metálicas, el PPR es inerte frente a la mayoría de sustancias químicas, no se oxida ni introduce contaminantes al agua, manteniendo la calidad del fluido transportado a lo largo del tiempo rotoplas.com.mx.

Aplicaciones comunes: Las tuberías PPR se emplean en sistemas de agua potable fría y caliente en edificaciones (viviendas, edificios públicos e instalaciones industriales), en redes de calefacción (por radiadores o losas radiantes), en conducciones de fluidos industriales (como ácidos, soluciones alcalinas, aire comprimido, etc.) y en redes de riego y otros sistemas hidráulicos rotoplas.com.mx. Una ventaja clave es su resistencia térmica: dependiendo de su clase, las tuberías de PPR pueden soportar temperaturas de servicio elevadas (habitualmente hasta 70–95 °C) sin deformarse ni perder integridad rotoplas.com.mx. También presentan baja conductividad térmica, lo que minimiza la pérdida de calor o condensación a través de las paredes de la tubería rotoplas.com.mx.

En PPR, la resistencia a presión y temperatura está normalizada en distintas series (S) y clases de presión nominal (PN). A continuación, se detallan los tipos principales de tuberías PPR, desde las monocapa estándar (S5, S4, S3.2 y S2.5) hasta las variantes multicapa avanzadas de Blue Ocean (reforzadas con fibra de vidrio o con capa de aluminio), indicando sus características técnicas, rangos de aplicación y datos dimensionales.

Tuberías PPR monocapa estándar (S5, S4, S3.2, S2.5)

Las tuberías PPR estándar se clasifican por su serie (S) según la norma ISO 15874, lo cual está ligado a la relación dimensional estándar (SDR) y a la presión nominal (PN) que pueden soportar a 20 °C. Una serie inferior implica una tubería de pared más gruesa (SDR menor) y por tanto de mayor resistencia a la presión. A continuación se describen las cuatro series comunes:

Tubería PPR S5 – SDR 11 – PN 1,0 MPa (PN 10)

La tubería PPR serie S5 (SDR 11) es la de pared más delgada entre las estándar, diseñada para agua fría o tibia de consumo y aplicaciones de baja presión. Posee una presión nominal de 1,0 MPa (aprox. 10 bar) a 20 °C scribd.com. Se recomienda principalmente para redes de agua potable fría y retornos de agua caliente, con una temperatura máxima de servicio continua de ~60 °C scribd.com. No es la opción más indicada para agua caliente de uso continuo, dado que su menor espesor reduce su resistencia a presiones con altas temperaturas.

Ventajas y uso: Por su pared más delgada, la tubería S5 es más ligera y económica, facilitando su manipulación e instalación en redes de agua fría sanitaria, desagües pluviales o sistemas de riego. Su baja presión nominal la hace idónea en viviendas unifamiliares o edificios de poca altura donde la presión de trabajo no supera ~10 bar. Es común que se suministre en color verde o blanco dependiendo del fabricante, con disponibilidad en barras de 4 metros y en rollos (coils) para diámetros pequeños.

Dimensiones típicas PPR S5 (SDR 11, PN10): En la siguiente tabla se listan diámetros y espesores de pared estándar para tubería PPR S5 según catálogo Blue Ocean:

Tubería PPR S4 – SDR 9 – PN 1,25 MPa (PN 12.5)

La tubería PPR serie S4 (SDR 9) tiene un espesor ligeramente mayor que la S5 y está clasificada para PN 1,25 MPa (~12,5 bar) a 20 °C scribd.comscribd.com. Al igual que la S5, está recomendada para agua fría y potable, pudiendo soportar también hasta unos 60 °C de temperatura de trabajo contínua scribd.com. Ofrece un margen de presión superior, por lo que se emplea en redes de agua fría con presiones algo más altas (por ejemplo, en edificios de mediana altura, sistemas de bombeo moderado o alimentación a depósitos elevados).

Ventajas y uso: La serie S4 proporciona un equilibrio entre grosor de pared y capacidad de presión. Sigue siendo relativamente liviana, pero con una resistencia mejorada frente a golpes de ariete o sobrepresiones transitorias en la línea. Suele utilizarse en instalaciones hidrosanitarias que demandan un PN12.5, así como en redes contraincendios de agua fría de edificios (rociadores, hidrantes interiores, donde se admiten tuberías plásticas de esa clase). Para agua caliente sanitaria se prefiere no sobrepasar su límite de temperatura recomendada; en esos casos es más seguro optar por series superiores.

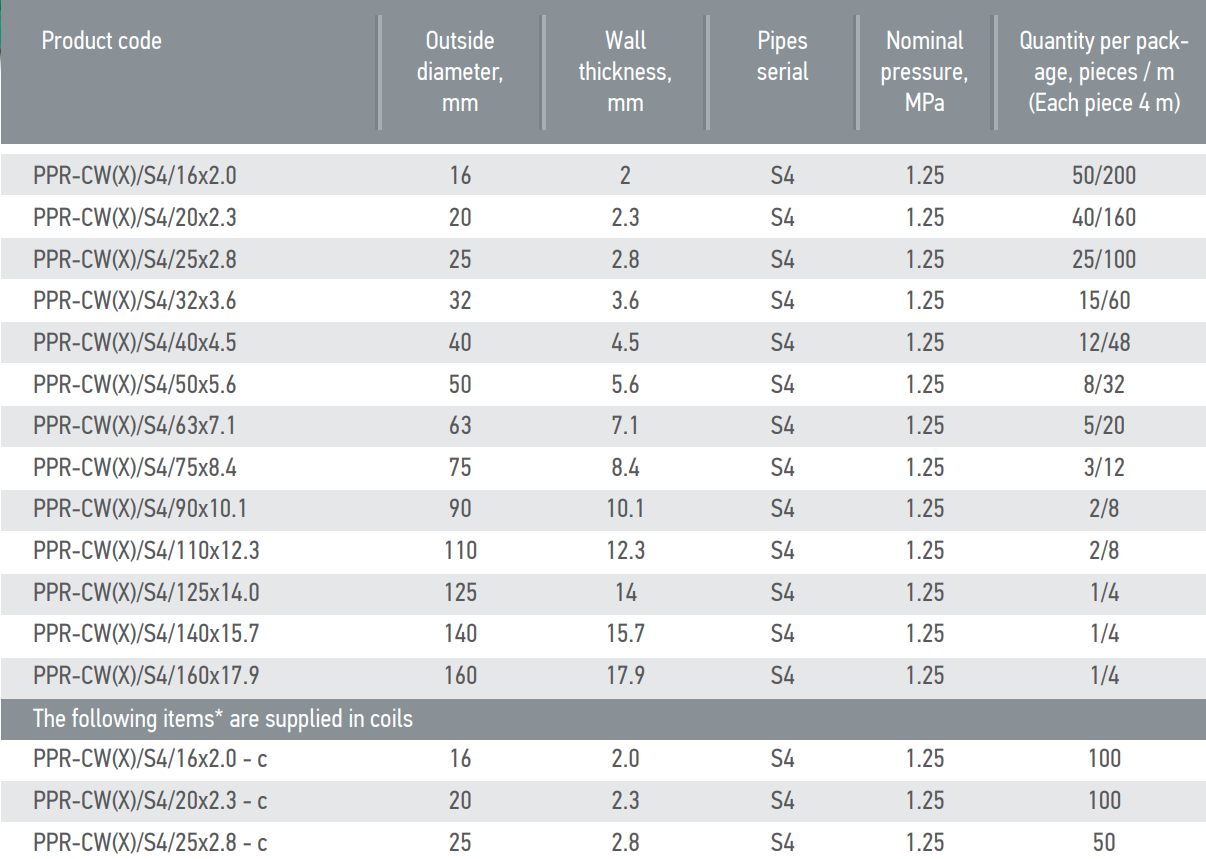

Dimensiones típicas PPR S4 (SDR 9, PN12.5): Tabla de diámetros y espesores de tubería serie S4 scribd.comscribd.com:

Tubería PPR S3.2 – SDR 7.4 – PN 1,6 MPa (PN 16)

La serie S3.2 (SDR 7.4) corresponde a la tubería PPR de PN 1,6 MPa (16 bar) a 20 °C scribd.com. Esta tubería tiene un espesor de pared aún mayor, lo que le permite soportar temperaturas de servicio más elevadas (hasta ~70 °C de forma continua y picos de 90 °C) sin comprometer su duración scribd.com. Es la primera de las series estándar indicada plenamente para agua caliente sanitaria y calefacción, además de usos en agua fría de alta presión.

Ventajas y uso: La tubería PN16 es un caballo de batalla en instalaciones de fontanería: se usa extensamente en redes de agua caliente y fría en hogares y edificios, soportando la presión de bombeo de calentadores, calderas y grupos de presión. Su rango de temperatura la hace apta para sistemas de calefacción por radiadores e incluso suelos radiantes (siempre que la temperatura de ida no supere ~70 °C). Esta versatilidad viene con un espesor medio: es más rígida que las series S5/S4, pero aún manejable para soldar y curvar con calor. Proporciona buena resistencia mecánica y un coeficiente de dilatación térmica moderado (aunque mayor que las variantes con fibra o aluminio, como veremos más adelante).

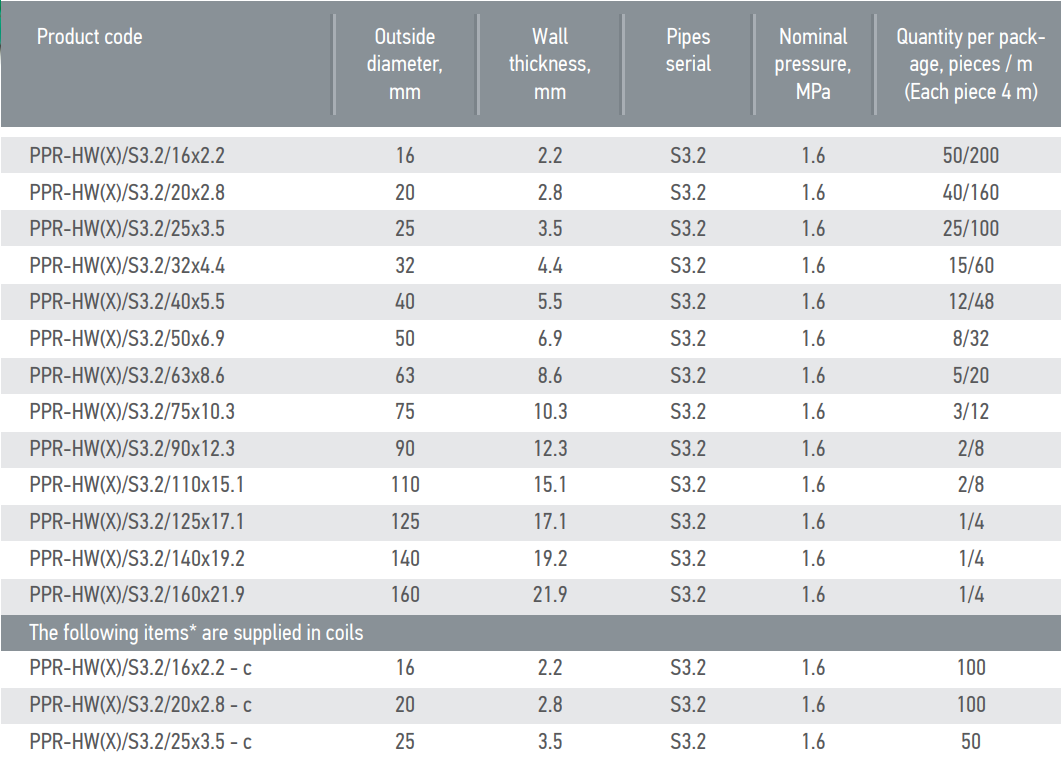

Dimensiones típicas PPR S3.2 (SDR 7.4, PN16): Diámetros y espesores para tubería PN16 scribd.comscribd.com:

Tubería PPR S2.5 – SDR 6 – PN 2,0 MPa (PN 20)

La tubería PPR serie S2.5 (SDR 6) es la de mayor espesor de pared entre las monocapa estándar, clasificada para PN 2,0 MPa (20 bar) scribd.com. Tiene capacidad para operar con agua caliente a largo plazo (70 °C recomendados, 90 °C a corto plazo) sin reducción significativa de vida útil scribd.com. Esta serie es apropiada para las condiciones más exigentes de presión y temperatura en sistemas de polipropileno homogeneizado.

Ventajas y uso: Gracias a su alta resistencia, las tuberías PN20 se emplean en redes de agua caliente centralizadas, en circuitos de calefacción de alta presión y en instalaciones industriales con fluidos a temperatura elevada. También son preferidas en edificaciones de gran altura, donde la presión estática en las plantas bajas requiere tuberías de máxima clasificación para evitar sobrepasar el límite de presión. Por su espesor, su dilatación térmica es algo menor que las de series más delgadas (aunque sigue siendo considerable en tramos largos, por lo que se aplican medidas de compensación). Cabe señalar que, debido a su pared gruesa, el diámetro interno útil de una tubería S2.5 es menor que el de la misma tubería en serie S5, por lo que en diseño hidráulico se debe considerar la ligera reducción de caudal por sección.

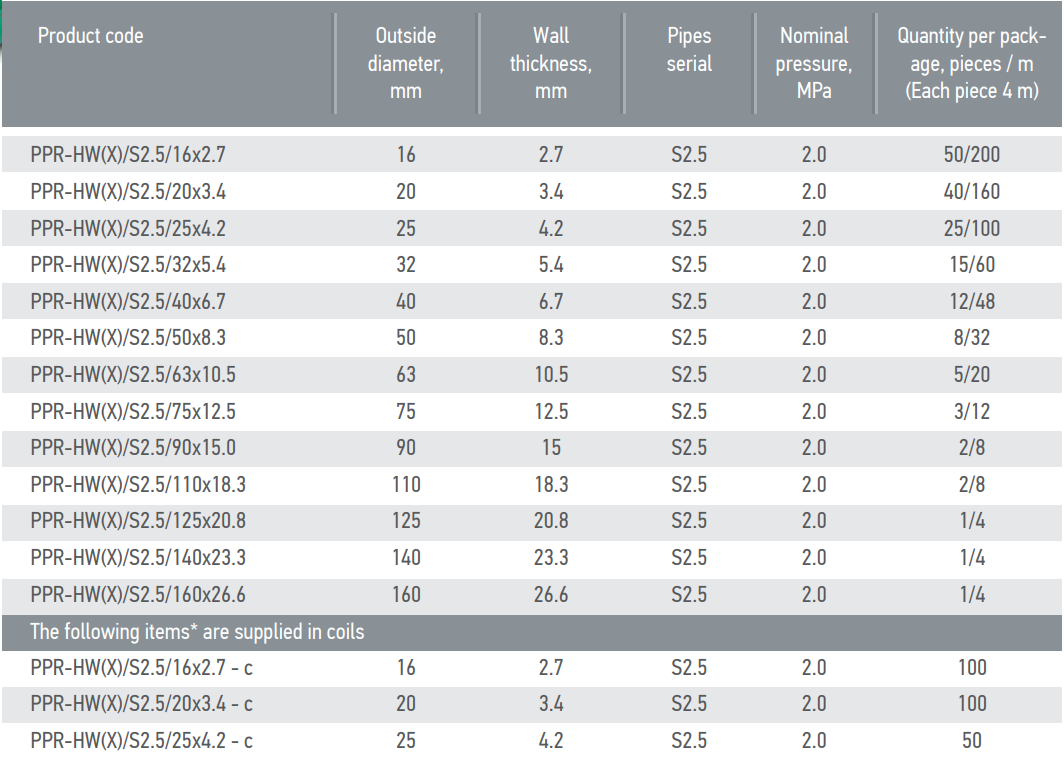

Dimensiones típicas PPR S2.5 (SDR 6, PN20): Diámetros y espesores para tubería serie S2.5 scribd.com:

Tuberías PPR multicapa con fibra de vidrio: Blue Ocean Fiber-G / Fiber-6

Las tuberías Blue Ocean Fiber-G / Fiber-6 representan una evolución de la tubería PPR tradicional, incorporando una capa intermedia de compuesto de PPR con fibra de vidrio (fibra de vidrio corta embebida en polipropileno). Esta construcción multicapa (PP-R/FV/PP-R), lograda por co-extrusión, aporta dos beneficios principales: menor expansión térmica longitudinal (la fibra reduce la dilatación hasta en ~75% respecto a PPR sólido) y mayor rigidez y resistencia a altas temperaturas. Gracias a ello, las tuberías con fibra de vidrio pueden alcanzar presiones nominales superiores para un mismo espesor en comparación con las monocapa. Blue Ocean comercializa estas tuberías en varias clases de presión:

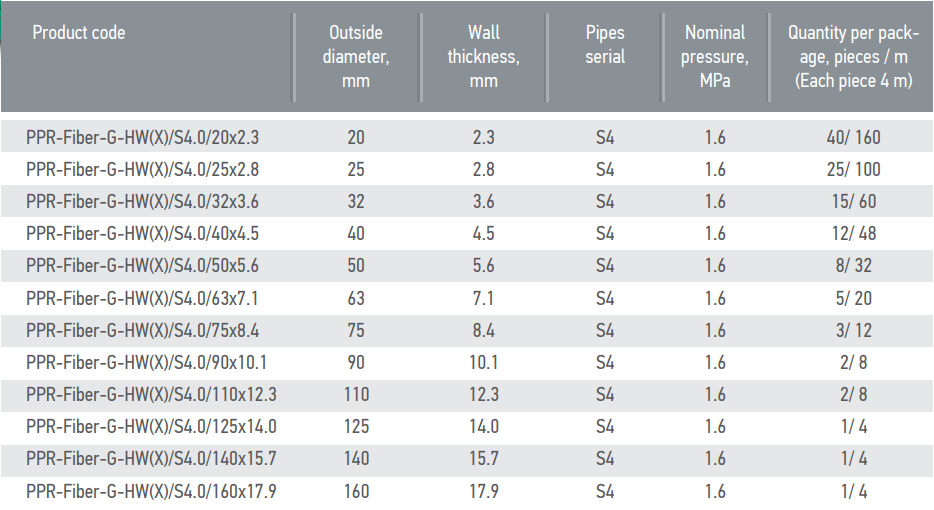

• Fiber-G SDR 9 (Serie S4) – Tubo compuesto para agua caliente y fría, equivalente a SDR9 pero mejorado a PN 1,6 MPa (PN16) scribd.comscribd.com. Es decir, aunque la serie S4 normalmente corresponde a PN12.5 en PPR homogeneo, la versión con fibra de vidrio soporta hasta 16 bar. Se recomienda para transporte de agua caliente y fría con temperatura continua hasta ~70 °C (90 °C pico) scribd.com. Su menor dilatación la hace ideal en tramos largos de distribución de agua caliente, reduciendo la necesidad de codos de expansión o soportes deslizantes adicionales.

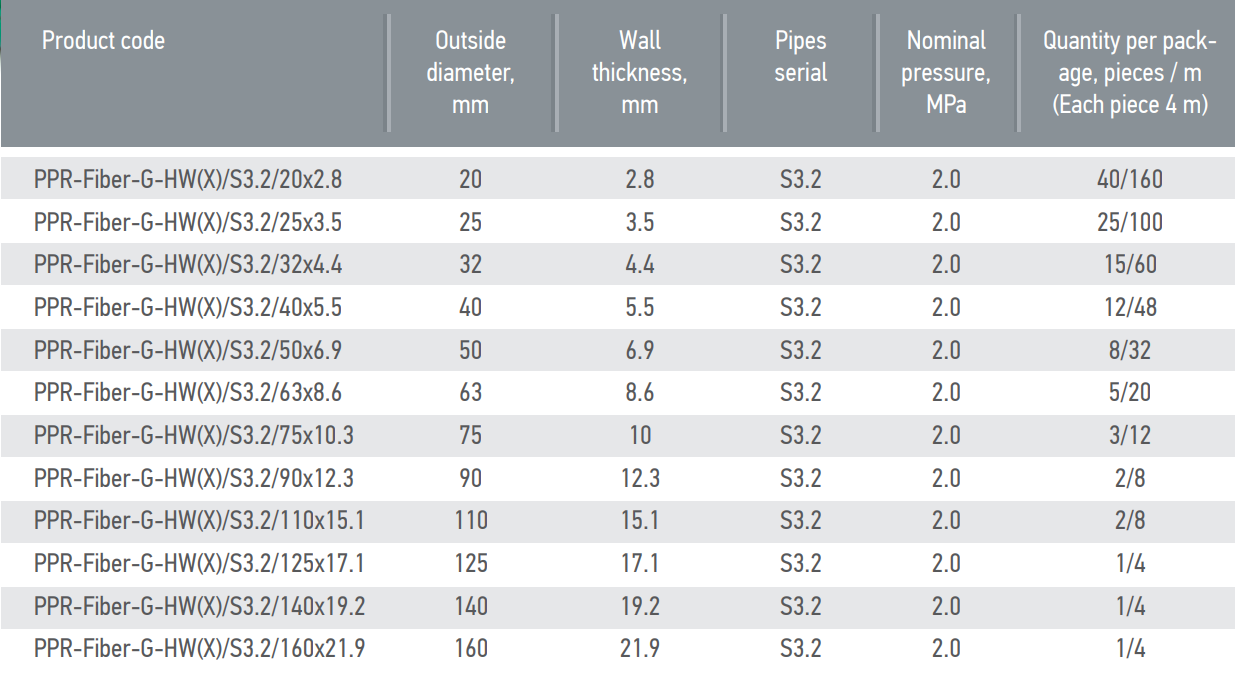

• Fiber-6 SDR 7.4 (Serie S3.2) – Tubo compuesto con fibra de vidrio equivalente a SDR7.4, con presión nominal PN 2,0 MPa (PN20) scribd.com. Este producto proporciona el desempeño de una tubería PN20 pero con el espesor de pared de una PN16 estándar, gracias al refuerzo de fibra. Es adecuado para redes de agua caliente central y calefacción donde se requiera PN20, ofreciendo a la vez un coeficiente de dilatación menor que el PPR puro (aprox. 0,035 mm/m·°C frente a 0,15 mm/m·°C del PPR convencional). Comercialmente, Blue Ocean distingue esta variante a veces con la denominación Fiber-6, destacando su capacidad PN20.

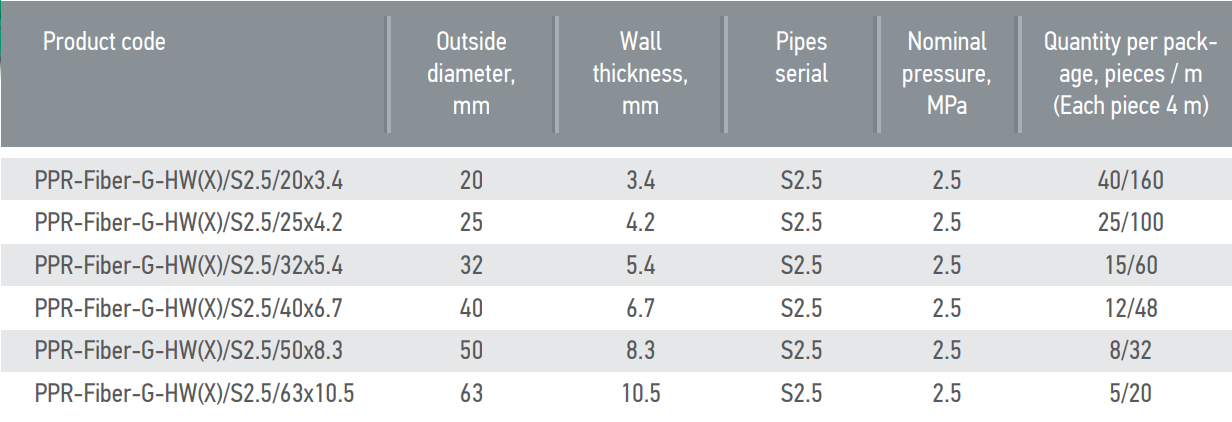

• Fiber-G SDR 6 (Serie S2.5) – Tubo PPR/FV de más alta clasificación, SDR6 con PN 2,5 MPa (PN25) scribd.com. Es la tubería de polipropileno reforzado con fibra más robusta, capaz de operar a ~25 bar a 20 °C. Mantiene las mismas ventajas de reducción de expansión térmica, siendo apta para instalaciones de alta presión o líneas principales en edificios muy altos, e incluso para ciertas aplicaciones industriales donde se busque sustituir tuberías metálicas de alta presión por plástico. Este tipo de tubería combina máxima resistencia mecánica con la estabilidad dimensional aportada por la fibra.

A nivel de instalación, las tuberías con fibra de vidrio no requieren ningún procedimiento especial: se sueldan por termofusión igual que las PPR tradicionales, ya que sus capas externa e interna son de PP-R puro. Por su estructura multicapa, el alineamiento del corte y el pelado de rebabas debe ser cuidadoso para exponer uniformemente la superficie de PP-R antes de soldar.

Tuberías PPR/Aluminio de capa continua: Blue Ocean T-Fusion (PP-R/AL/PP-R, PERT/AL/PP-R)

Otra familia de tuberías avanzadas son las multicapa con aluminio, donde una lámina de aluminio queda encapsulada entre capas de PPR. En particular, la línea Blue Ocean T-Fusion incorpora una capa de aluminio soldada por solape (overlap welded) cubierta por una capa externa de PP-R, lo que permite fusionar la tubería sin exponer el metal. Estas tuberías están diseñadas para agua caliente y fría, y sistemas de calefacción, combinando las ventajas del metal (baja expansión y alta resistencia) con la resistencia a la corrosión y facilidad de unión del plástico.

Características clave de Blue Ocean T-Fusion:

• Capa externa termofusionable de PP-R: Gracias a que el aluminio tiene una soldadura de solape y está recubierto completamente por polipropileno, no es necesario perforar ni pelar la capa metálica antes de la soldadura. La tubería puede soldarse directamente como una PPR normal, asegurando una unión 100% plástica. Esto agiliza la instalación y mantiene la continuidad frente a la corrosión.

• Alto rendimiento en temperatura y presión: Estas tuberías están clasificadas hasta PN 2,5 MPa (25 bar), con temperatura de trabajo recomendada de 70 °C continua (90 °C en picos cortos) scribd.com. Soportan así las demandas de calefacción por radiadores, climatización e incluso redes de agua potable caliente presurizada en grandes edificios, con un margen de seguridad elevado.

• Variantes de material interno: Blue Ocean ofrece T-Fusion con núcleo de PP-R (clásico) o con núcleo de PERT (polietileno de alta resistencia térmica) según el tipo. La variante PP-R/AL/PP-R tiene rigidez y resistencia química del PPR en ambas capas, mientras que la PERT/AL/PP-R aporta quizá algo más de flexibilidad en la capa interna manteniendo la soldabilidad con PP-R en la externa. Ambas comparten la misma capacidad de presión y rango térmico scribd.com.

Ventajas y uso: Las tuberías PPR-AL T-Fusion presentan una dilatación térmica muy baja (similar al metal, coeficiente ~0,025 mm/m·°C), por lo que son ideales en tiradas largas de conducción de agua caliente o calefacción, reduciendo la necesidad de juntas de expansión. Además, el núcleo de aluminio les confiere mayor resistencia a la flexión, evitando pandeos en instalaciones vistas y permitiendo usar menos soportes. Son muy utilizadas en montantes de edificios (risers) de agua caliente sanitaria, en circuitos de calderas y chillers, y en sistemas de climatización central (fan-coils, intercambiadores), donde la presión y temperatura son elevadas. También encuentran aplicación en instalaciones solares térmicas (siempre que no excedan los 90 °C).

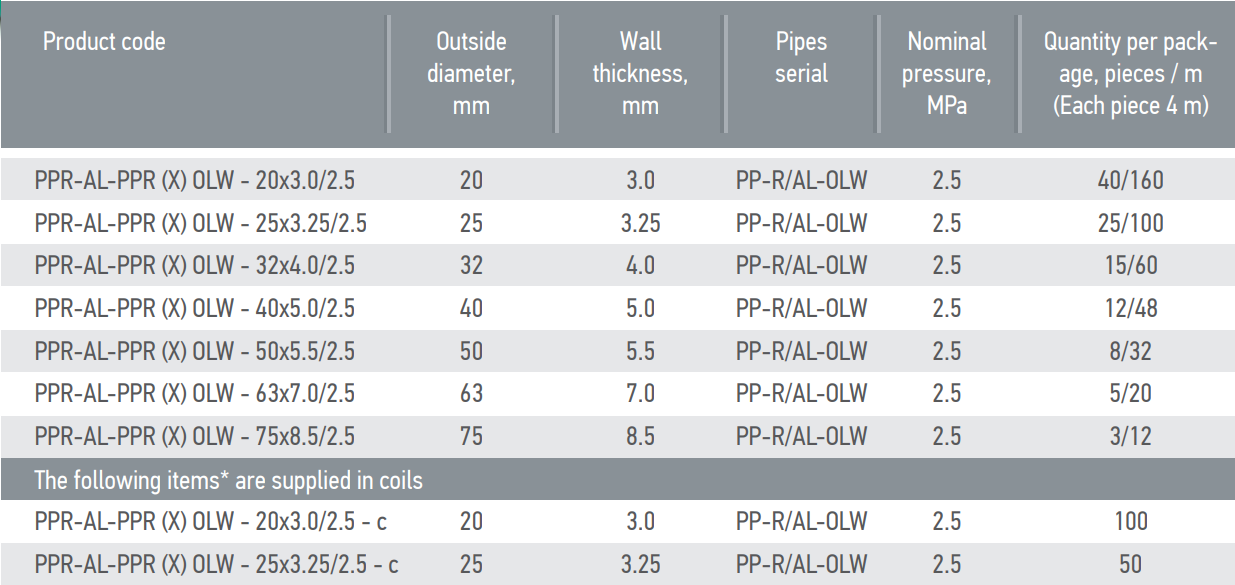

Dimensiones típicas Blue Ocean T-Fusion (PN25): Las tuberías T-Fusion se fabrican en una gama de diámetros adecuados para edificación. La tabla siguiente muestra algunas medidas de catálogo para la variante PP-R/AL/PP-R (las de PERT/AL tienen espesores equivalentes) scribd.com:

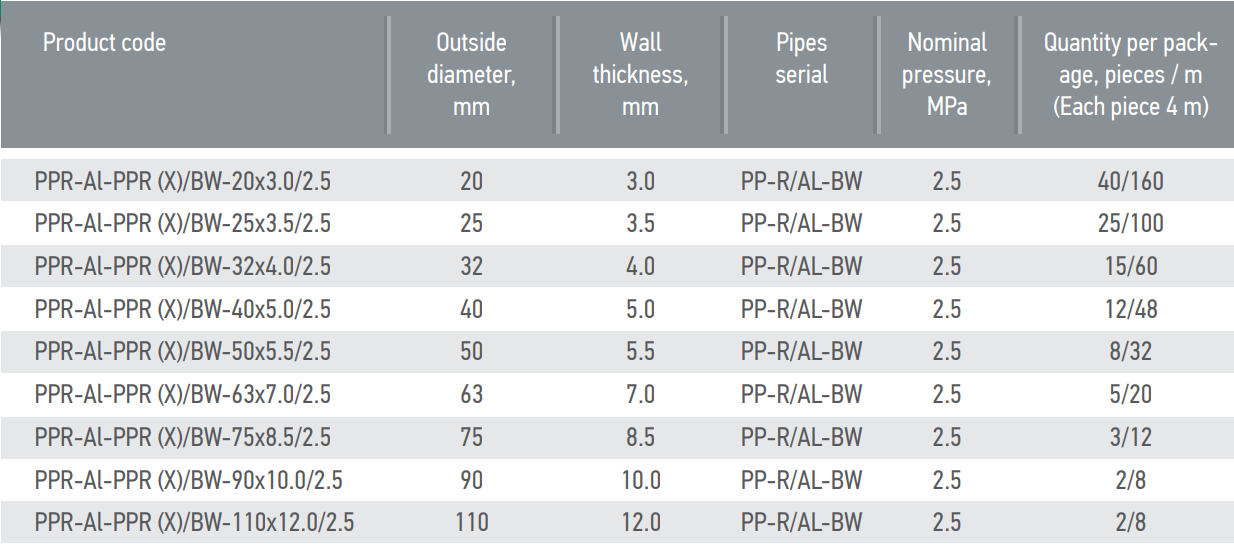

Blue Ocean S-fusion – butt welded

• El aluminio está soldado a tope (borde con borde), por lo que no se logra cubrir completamente con PP-R.

• El aluminio queda cerca de la superficie externa.

• Debes pelar la capa externa (incluido el aluminio) en el extremo que vas a soldar.

• Solo así puedes acceder a la capa interna de PP-R, que es la que realmente se funde con el accesorio.

• Si no pelas, no hay soldadura efectiva, y puede fallar bajo presión o temperatura.

Comparativa técnica de los tipos de tuberías PPR

Para facilitar la selección del tipo de tubería adecuado, se presenta a continuación una tabla comparativa que resume las características clave de cada tipo descrito, incluyendo su serie/SDR, presión nominal, rango típico de temperatura de servicio y aplicaciones recomendadas:

¿Cuál elegir?

Elige T-fusion (overlap) si quieres:

• Instalar más rápido

• Usar métodos de fusión estándar

• Evitar herramientas adicionales

• Minimizar errores

Elige S-fusion (butt) si:

• Ya tienes experiencia en pelado

• Buscas tubería con capa de aluminio más superficial

• Vas a usarla en instalaciones visibles o rectas donde el pelado sea fácil

Conclusiones

En instalaciones modernas, las tuberías de polipropileno PP-R se han posicionado como una solución fiable y versátil para transporte de agua potable y climatización. Su variedad de clases (PN10, PN12.5, PN16, PN20) permite escoger el tipo adecuado según la presión de trabajo y la temperatura del sistema, mientras que las innovaciones multicapa (fibra de vidrio y aluminio) amplían aún más el rango de aplicaciones al reducir la dilatación y aumentar la rigidez. Los ingenieros e instaladores pueden apoyarse en esta guía para seleccionar la tubería óptima: por ejemplo, usar PPR S5 o S4 en distribución de agua fría, PPR S3.2 en agua caliente domiciliaria, o recurrir a las versiones Fiber-G/T-Fusion cuando se requiera un desempeño superior en estabilidad térmica y presión.

En cualquier caso, es fundamental respetar las especificaciones técnicas del fabricante y las normas de instalación: esto incluye considerar la temperatura máxima de servicio, la presión nominal a la temperatura operativa real (ya que la resistencia efectiva disminuye algo con el calor), las distancias entre soportes según el material, y las técnicas de unión por termofusión adecuadas. Con una correcta planificación y utilizando el tipo de tubería PPR idóneo, se obtendrá una instalación segura, duradera y eficiente, libre de corrosión y con un mantenimiento mínimo durante décadas.

Referencias y fuentes: Esta información técnica ha sido recopilada de literatura especializada y catálogos de fabricantes (por ejemplo, Blue Ocean scribd.comscribd.com) así como de publicaciones del sector (e.g. Rotoplas rotoplas.com.mxrotoplas.com.mx), con el objetivo de brindar un panorama completo y actualizado sobre las tuberías PP-R a profesionales de la ingeniería e instalación. Los datos de presión, dimensiones y temperaturas provienen de normas internacionales y fichas técnicas verificadas para asegurar la precisión. ¡Esperamos que esta guía le resulte útil en sus proyectos de plomería y climatización con tuberías PPR!
